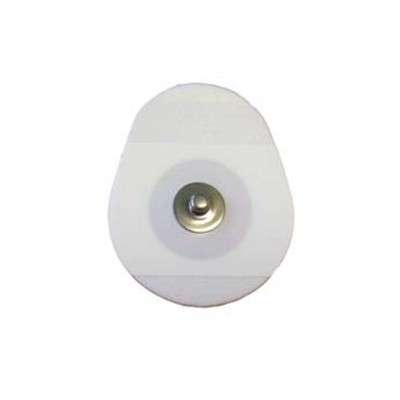

Электроды для ЭКГ грудные (Ag/AgCl) детские многоразовые 15-18 ММ

Описание электродов 15-18 ММ

При снятии электрокардиограммы используются электроды для ЭКГ. Электрокардиограмма (в состоянии покоя и при тестах на нагрузку) состоит из 12 общепринятых отведений: 3 стандартных, 3 усиленных и 6 грудных отведений. Используются 10 электродов, которые размещаются на пациенте следующим образом: 4 электрода устанавливаются на конечности для снятия биполярных (усиленные aVR, aVL, aVF) и стандартных (I, II, III) отведений, 6 электродов устанавливаются на грудь для снятия 6 грудных отведений (V1 ,V2,V3,V4,V5,V6).

Для снятия показаний ЭКГ в состоянии покоя электроды располагаются следующим образом:

• Верхние конечности: примерно 10 см выше запястья на внутренней поверхности предплечья
• Нижние конечности: примерно 10 см выше лодыжки на внутренней поверхности ноги.
• Предсердие (грудные): (Vi) в межреберной зоне четвертого левого ребра на правой парастернальной линии. (Уг) в межреберной зоне 4-го левого ребра на левой парастернальной линии. (Уз) на половине между V2и V4 (V4) в межреберной зоне 5-го левого ребра на линии Левой лопатки. (Vs) в межреберной зоне 5-голевого ребра на передней подмышечной линии. (Ve) в межреберной зоне 5-го левого ребра на средней подмышечной линии.
• Присасывающиеся грудные электроды: (для регистрации дериваций предсердия): поместите электрод на требуемый участок кожи, сожмите резиновую грушу и плотно прижмите электрод к телу пациента для обеспечения хорошего контакта, затем отпустите грушу.
• Электроды-зажимы: (для регистрации периферийных дериваций), разместите зажим таким образом, чтобы контактная пластина была плотно прижата к выбранному участку кожи.
• Электроды-пластины: вставьте специальный фиксатор электрода в отверстие на резиновом поясе, оберните пояс вокруг конечности и закрепите на фиксаторе электрода, задав требуемое натяжение.

Внимание: Электроды для ЭКГ должны подключаться и активироваться только квалифицированным медицинским персоналом.

Характеристики электродов 15-18 ММ

• Комплект: 6 шт.
• Диаметр: 15 мм (Евростандарт);
• Диаметр внешний: 18 мм;
• Под штекер: 3/4 мм
• Совместимость: Совместимы с любым оборудованием, где предусмотрено использование электродов подобного типа.
• Производитель: Китай
