Система эндоскопической визуализации Dajing DEC F3840

Система эндоскопической визуализации Dajing DEC F3840 описание:

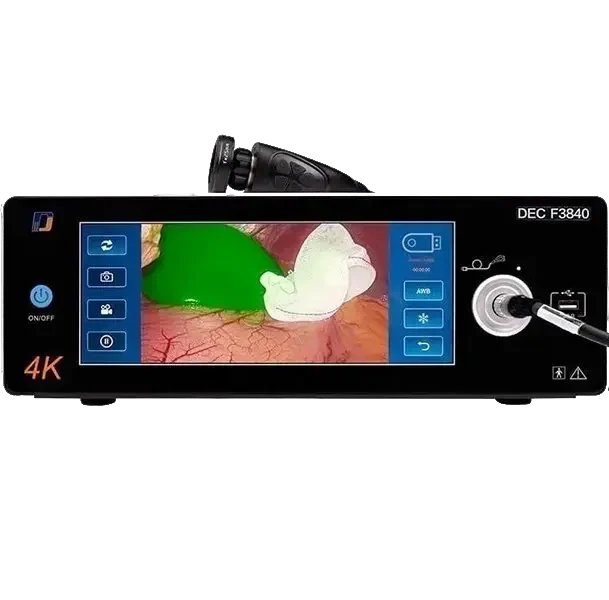

Система эндоскопической визуализации Dajing DEC F3840 представляет собой высокотехнологичную медицинскую систему, предназначенную для проведения эндоскопических диагностических исследований и малоинвазивных хирургических вмешательств, обеспечивая визуализацию внутренних органов и тканей человеческого тела в сверхвысоком разрешении. В состав изделия входят видеопроцессор, головка камеры с кабелем, кабель питания, интерфейсный кабель DB9F-DB9F, эквипотенциальный заземляющий кабель и кабель SDI. Видеокамера оснащена CMOS-матрицей с разрешением 3840×2160 пикселей и поддерживает частоту кадров 60 Гц при данном разрешении. Устройство работает в паре с флуоресцентным контрастным агентом индоцианином зеленым (ICG), позволяя переключать режимы белого света и флуоресценции для расширенных диагностических возможностей. Головка камеры имеет пять функциональных кнопок для управления масштабированием, фиксацией кадра, переключением режимов и ручной настройкой баланса белого, а видеопроцессор оснащен интуитивно понятным пользовательским интерфейсом с ЖК-экраном, предоставляющим доступ к настройкам яркости, контрастности, насыщенности цвета, выбору сценариев (лапароскопия, гистероскопия, торакоскопия и другие), а также к функциям фото- и видеозаписи на внешний USB-накопитель. Видеопроцессор оснащен широким набором видеовыходов, включая HDMI, SDI и DVI, поддерживающих передачу сигнала в формате 4K, что позволяет интегрировать систему в любую современную операционную. Встроенное программное обеспечение (версия V1.0.4.240715) класса безопасности B управляет всеми функциями камеры, включая автоматический баланс белого, электронное масштабирование, улучшение контуров и компенсацию яркости.

Особенности и преимущества Dajing DEC F3840:

• Сверхвысокое разрешение 4K (3840 × 2160 пикселей) и частота 60 Гц: Обеспечивает исключительную детализацию, плавность движений и точную цветопередачу, что позволяет хирургу различать мельчайшие анатомические структуры и повышает точность малоинвазивных вмешательств.
• Режим флуоресцентной визуализации с ICG: Встроенная поддержка работы с флуоресцентным контрастным агентом (индоцианином зеленым) с переключением между белым светом и несколькими режимами флуоресценции (псевдоцвет, цветное наложение, мультиизображение).
• Широкий набор видеовыходов (HDMI, SDI, DVI): Наличие выходов HDMI, шести SDI (включая 12G‑SDI) и DVI для передачи сигнала 4K и Full HD.
•  Многофункциональная головка камеры с управлением одной рукой: 5 кнопок на головке камеры для масштабирования (4‑кратное электронное увеличение/уменьшение), фиксации изображения, переключения белый свет/флуоресценция, баланса белого и защиты от случайных нажатий (автоблокировка через 20 секунд).
• Встроенная фото‑ и видеозапись на USB‑носитель: Разъём USB на передней панели видеопроцессора для подключения флеш‑накопителя (FAT32, до 1 ТБ) с возможностью захвата статичных кадров и видеороликов прямо во время операции.
• Адаптивное программное обеспечение с настраиваемыми сценариями: Встроенное ПО (класс безопасности B) включает 8 предустановленных сценариев (лапароскопия, гистероскопия, торакоскопия, цистоскопия и др.), функции WDR, компенсации яркости, улучшения контуров, автоматической и ручной балансировки белого, а также возможность сохранения пользовательских настроек.

Принцип работы системы эндоскопической визуализации:

Принцип работы оборудования заключается в последовательном преобразовании светового сигнала в цифровое изображение: источник света эндоскопический Dajing DLS F90 генерирует белый свет и ближнее инфракрасное излучение (длина волны 800), которые через оптоволоконный кабель и световодный интерфейс лапароскопа направляются в полость тела для подсветки тканей; отражённый свет проходит через оптическую систему лапароскопа, окуляр и оптический соединитель, попадая на CMOS‑матрицу головки камеры с разрешением 3840×2160 пикселей, где преобразуется в электрический видеосигнал; этот сигнал по кабелю поступает в видеопроцессор, который выполняет коррекцию яркости, контрастности, баланса белого, резкости, а также обеспечивает переключение режимов изображения (белый свет, стандартная или цветная флуоресценция, мультиизображение), электронное масштабирование, фиксацию кадра и применение сценариев для различных эндоскопических процедур; обработанный видеосигнал через интерфейсы HDMI, SDI или DVI выводится на 4K‑монитор с частотой 60 кадров/с, обеспечивая хирургу детализированное и стабильное изображение операционного поля в реальном времени, при этом управление функциями возможно как с кнопок на головке камеры, так и с интерфейса видеопроцессора, а также предусмотрена фото‑ и видеозапись на внешний USB‑накопитель.
