Видеосистема эндоскопическая UX5 Mindray

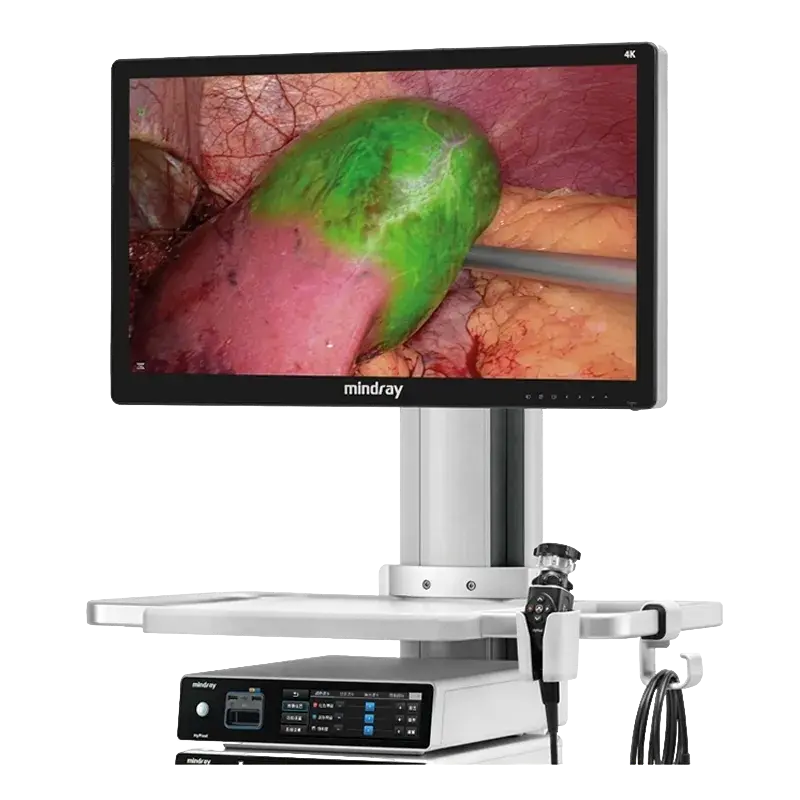

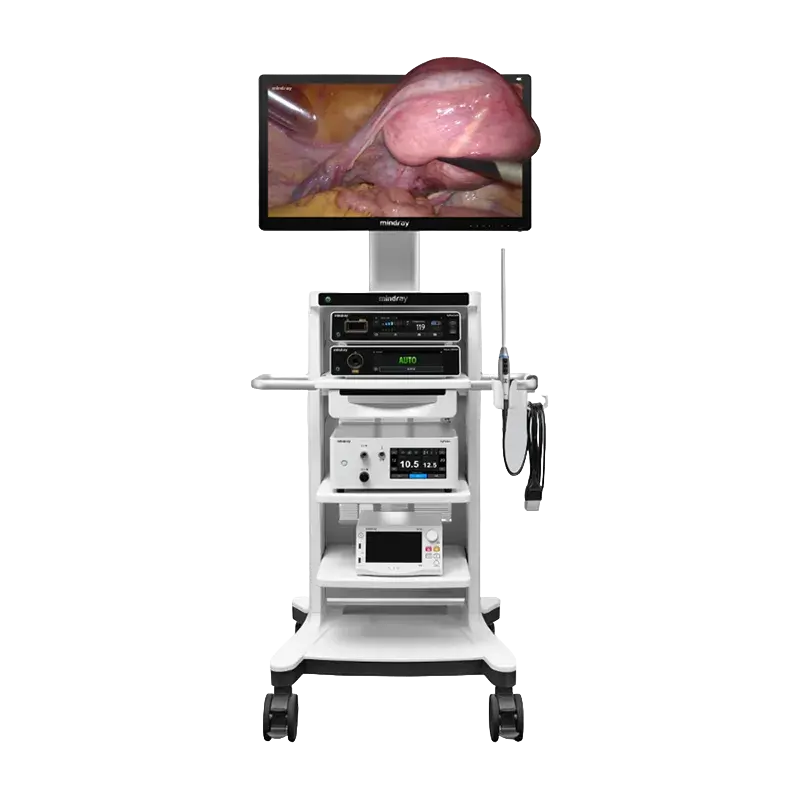

Видеосистема эндоскопическая UX5 представляет собой высокотехнологичный комплекс для обработки видеоизображения, предназначенный для отображения операционного поля в реальном времени в ходе диагностических и хирургических эндоскопических вмешательств. Система включает устройство для обработки видеоизображения UX5 с основным блоком, а также совместимые эндоскопические видеокамеры CH5‑SW100, CH5‑SW110 для визуализации в белом свете и флуоресцентные. Устройство обеспечивает вывод изображения сверхвысокой четкости 4K с частотой 60 кадров/с и глубиной цвета до 10 бит, используя прогрессивную развертку на КМОП‑датчике. Система предлагает несколько режимов цветопередачи — Стандарт, Яркий, Мягкий и Насыщенный — а также функции флуоресцентной визуализации с наложением сигнала, монохромным отображением и цветовой картой интенсивности. Камера оснащена оптической автофокусировкой, цифровым зумом до 3,0x и настраиваемыми кнопками для быстрого доступа к балансу белого, фото‑ и видеозаписи, управлению яркостью и интенсивностью флуоресценции. Блок CCU имеет сенсорный экран, порты USB 3.0 для накопителей (поддерживаются NTFS, FAT32, exFAT), выходы 12G‑SDI, HDMI 2.0 и DVI для подключения до нескольких мониторов 4K, а также интерфейсы MSB, CAN и Ethernet для интеграции с источниками света HB500R/HB500R‑TEC/HB500/HB500‑TEC и внешними устройствами. Автоматическое регулирование яркости света и управление подключенным инсуффлятором.

Особенности и преимущества UX5 Mindray:

• Сверхвысокое разрешение 4K и превосходное качество изображения: Система обеспечивает вывод изображения с разрешением до 4096×2160 при частоте 60 кадров/с и глубиной цвета 10 бит (кодирование H.265). Это даёт хирургу исключительную детализацию, естественную цветопередачу и плавность движений.
• Флуоресцентная визуализация в ближнем инфракрасном диапазоне: Доступны режимы наложения, монохромный, карта интенсивности и четырёхоконный просмотр, что упрощает интерпретацию флуоресцентных данных в реальном времени.
• Интеллектуальное управление освещением (Smart Light): Функция Smart Light автоматически включает свет при настройке баланса белого или нажатии на кнопки камеры, а после извлечения эндоскопа плавно приглушает его.
• Максимальная гибкость настройки и индивидуальные профили:  До 26 пользовательских конфигураций позволяют сохранять все параметры изображения, режимы отображения и назначения кнопок под конкретного хирурга или тип операции.

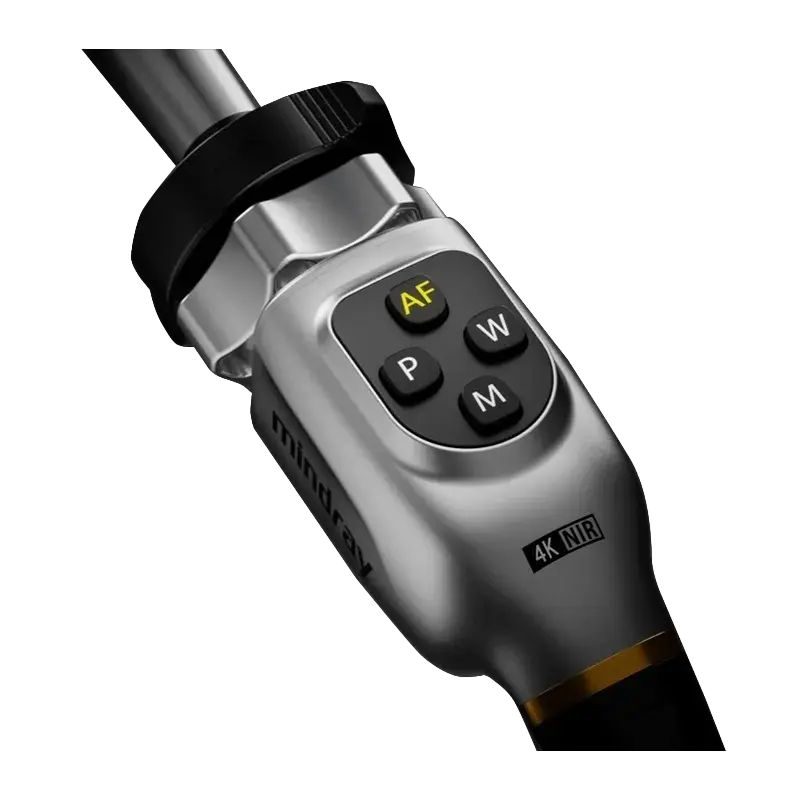

• Надёжность и безопасность для пациента и персонала: Головка камеры имеет степень влагозащиты IPX7 – выдерживает временное погружение в воду, что упрощает и делает более безопасной её очистку и дезинфекцию.
• Широкий набор интерфейсов: Интерфейсы MSB, CAN (2), Ethernet, а также беспроводной Wi-Fi позволяют подключать внешние устройства (источники света, инсуффляторы, пациентские мониторы) и передавать данные в больничную сеть.

Принцип работы эндоскопической видеосистемы:

Принцип работы видеосистемы эндоскопической UX5 основан на совместном функционировании эндоскопической видеокамеры, блока обработки видеоизображения (CCU) и источника света, который может работать как в режиме белого света, так и в режиме флуоресцентной визуализации. Видеокамера, оснащённая КМОП‑сенсором с прогрессивной развёрткой, улавливает отражённый от тканей световой сигнал в диапазоне 400–880 нм (включая видимый и ближний инфракрасный спектр) и преобразует его в цифровой видеопоток с разрешением 4K. В режиме флуоресценции источник света генерирует возбуждающее излучение определённой длины волны, которое активирует флуоресцентный краситель, а чувствительный сенсор камеры выделяет слабый флуоресцентный сигнал. Затем CCU выполняет пиксельное слияние этого сигнала с изображением в белом свете, формируя наложение, монохромную карту или псевдоцветную карту интенсивности. Блок CCU обрабатывает полученные данные с помощью встроенных алгоритмов шумоподавления, улучшения детализации и автоматической регулировки яркости на основе информации от источника света, подключённого через интерфейс MSB, после чего выводит готовое видео на подключённые мониторы через интерфейсы 12G‑SDI, HDMI или DVI, обеспечивая хирургу чёткое, цветокорректное и информативное изображение в реальном времени, которое можно дополнять цифровым зумом, зеркальным отражением и стоп‑кадром, а также сохранять на USB‑накопители или внешние видеорегистраторы.
