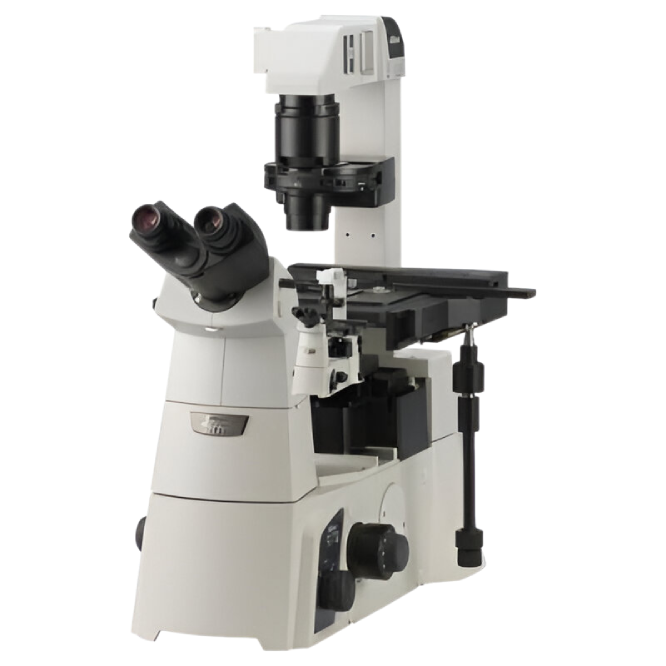

Описание Nikon Eclipse Ti
Новейшая серия инвертированных микроскопов Nikon занимает центральное место среди самых передовых средств визуализации изображений в области естественных наук.
Благодаря использованию таких технологий, как TIRF (флуоресценция полного внутреннего отражения), конфокальная микроскопия, FRET (резонансный перенос энергии флуоресценции), фотоактивация и микроинъекции, ученым удалось преодолеть трудности, связанные с наблюдением живых клеток.
И на первом месте здесь стоит Eclipse Ti – новая мощная система, позволяющая использовать все эти технологии и оснащенная революционной оптической системой «бесконечной» оптики Nikon CFI60®.
Выпускающаяся в трех модификациях новая серия инвертированных микроскопов Ti обладает повышенной скоростью работы, большей гибкостью и разнообразными высокоэффективными режимами микроскопии, что образует полностью интегрированную систему, идеально приспособленную для самых передовых исследований и получения изображений живых клеток.
Идеальное решение для современных методов визуализации в исследованиях живых клеток
- Ti-Е с моторизованной фокусировкой и моторизованным переключением между тремя портами (четырьмя портами в модели Ti-E/B) , Ti-U с ручным переключением между трем портами (четырьмя портами в модели Ti-U/B) и Тi-S с ручным переключением между двумя портами
- Возможность высокоскоростного многоканального скриннинга благодаря высокоскоростному моторизованному приводу (Ti-E)
- Последняя версия встроенной системы Perfect Focus System (PFS) обеспечивает постоянную фокусировку микроскопа в режиме реального времени при длительном наблюдении. Предоставляется в двух моделях: модель для визуализации в видимой УФ-области и модель для получения мультизонных изображений. Обе модели позволяют получать более точные изображения, чем предыдущие модели
- Программное обеспечение NIS-Elements обеспечивает полный контроль при проведении 6D экспериментов (Ti-E)
- Фазово-контрастный модуль «Full intensity» позволяет использовать специализированные объективы без фазового кольца и получать высококачественные изображения с объективами с высоким значением числовой апертуры
- Оригинальная конструкция микроскопа Nikon допускает одновременную установку нескольких турелей флуоресцентных светофильтров и одновременное получение изображения на нескольких длинах волн двумя камерами, используя дополнительный задний порт
- Путем присоединения НUВ-контроллера можно моторизовать необходимые компоненты, такие как TIRF и турель флуоресцентных фильтров, в дополнение к предметному столику и револьверу объективов
Характеристики Nikon Eclipse Ti-E
| Порты: |
4
Ti-E: окуляр 100 %, левый 100 %, правый 100 %, окуляр 20 %/левый 80 %
Ti-E/B: окуляр 100 %, левый 100 %, правый 100 %, нижний 100 %
Моторизованное переключение между портами
Возможна установка двух портов (основание окулярного тубуса с боковым портом, задним портом). |
| Фокусировка: |
С помощью перемещения револьвера объективов вверх/вниз
Ход (моторизованный): вверх 7,5 мм, вниз 2,5 мм
Моторизованная (шаговый привод)
Минимальный шаг: 0,025 мкм
Максимальная скорость: 2,5 мм/с и выше
Моторизованный механизм рефокусировки с ограничителем верхнего положения (грубая фокусировка)
Переключение между грубой/средней/точной фокусировкой |
| Промежуточное увеличение: |
1.5x |
| Другие функции: |
Регулировка интенсивности освещения; выключатель осветителя; вакуумный флуоресцентный дисплей на передней панели корпуса; управление с помощью контроллера |
| Окулярный тубус: |
Бинокулярный тубус D TI-TD, бинокулярный тубус S TI-TS, эргономичный окулярный тубус TI-TERG |
| Основание окулярного тубуса: |
Основание окулярного тубуса TI-T-B, основание окулярного тубуса TI-T-BPH F/PH с боковым портом, основание окулярного тубуса TI-T-BS с боковым портом |
| Окуляры: |
CFI 10x, 12.5x, 15x |
| Модуль осветителя: |
Модуль диаскопического осветителя TI-DS 30 Вт, модуль диаскопического осветителя TI-DH 100 Вт |
| Конденсор: |
Конденсор ELWD, конденсор LWD, конденсор HMC, конденсор ELWD-S, сухие и масляные конденсоры с высокой числовой апертурой, конденсор темного поля, конденсор CLWD |
| Револьвер объективов: |
Моторизованный шестиместный револьвер ДИК TI-ND6-E, шестиместный револьвер TI-N6, шестиместный револьвер ДИК TI-ND6, система идеального фокуса с моторизованным шестиместным револьвером ДИК TI-ND6-PFS |
| Объективы: |
Объективы серии CFI60 |
| Предметный столик: |
Моторизованный предметный столик с модуляторами TI-S-ER, моторизованный предметный столик TI-S-E – диапазон перемещения: 110 мм по оси X, 75 мм по оси Y, размер: 400 мм (ширина) х 300 мм (глубина) (без учета выступающих частей)
Прямоугольный механический предметный столик TI-SR — диапазон перемещения: 70 мм по оси X, 50 мм по оси Y, размер: 310 мм (ширина) х 300 мм (глубина)
Простой предметный столик TI-SP – размер: 260 мм (ширина) х 300 мм (глубина)
Вспомогательный механический предметный столик TI-SAM — диапазон перемещения: 126 мм по оси X, 84 мм по оси Y, при использовании с простым столиком TI-SP |
| Моторизованные функции штатива: |
Фокусировка (грубая/средняя/точная), переключение между портами |
| Эпифлуоресцентный модуль: |
Шестипозиционная турель флуоресцентных светофильтров, светофильтры с механизмом подавления шума,
Центрируемая полевая и апертурная диафрагма, фильтры ND4/ND8
Опциональный пакет: Моторизованная шестипозиционная турель флуоресцентных светофильтров, моторизованный маховик фильтра возбуждения, моторизованный маховик заграждающего фильтра |
| Система ДИК Номарски: |
Регулировка контраста: Метод Сенармона (поворотом поляризатора)
Призма со стороны объектива: для отдельных объективов (устанавливается в револьвере)
Призма со стороны конденсора: LWD N1/N2/NR (безиммерсионный), HNA N2/NR (безиммерсионный/масляный) |
| Вес (прим.): |
Модель с фазовым контрастом: 41,5 кг
Комплект для эпифлуоресценции: 45,4 кг |
| Потребляемая мощность (макс.): |
Полный комплект (с HUB-A и периферийными устройствами): около 95 Вт |
Характеристики Nikon Eclipse Ti-U
| Порты: |
4
Ti-U: окуляр 100 %, левый 100 %, правый 100 %, опционально вспомогательные принадлежности (по выбору пользователя)
Ti-U/B: окуляр 100 %, левый 100 %, правый 100 %, нижний 100 %, опционально вспомогательные принадлежности (по выбору пользователя)
Ручное переключение между портами
Возможна установка двух портов (основание окулярного тубуса с боковым портом, задним портом). |
| Фокусировка: |
С помощью перемещения револьвера объективов вверх/вниз
Ход (ручной): вверх 8 мм, вниз 3 мм
Ход грубой фокусировки: 5,0 мм/оборот,
Ход точной фокусировки: 0,1 мм/оборот,
Минимальный шаг: 1 мкм
Механизм грубой рефокусировки |
| Промежуточное увеличение: |
1.5x |
| Окулярный тубус: |
Бинокулярный тубус D TI-TD, бинокулярный тубус S TI-TS, эргономичный окулярный тубус TI-TERG |
| Основание окулярного тубуса: |
Основание окулярного тубуса TI-T-B, основание окулярного тубуса TI-T-BPH F/PH с боковым портом, основание окулярного тубуса TI-T-BS с боковым портом |
| Окуляры |
CFI 10x, 12.5x, 15x |
| Модуль осветителя: |
Модуль диаскопического осветителя TI-DS 30 Вт, модуль диаскопического осветителя TI-DH 100 Вт |
| Конденсор: |
Конденсор ELWD, конденсор LWD, конденсор HMC, конденсор ELWD-S, сухие и масляные конденсоры с высокой числовой апертурой, конденсор темного поля, конденсор CLWD |
| Револьвер объективов: |
Моторизованный шестиместный револьвер ДИК TI-ND6-E, шестиместный револьвер TI-N6, шестиместный револьвер ДИК TI-ND6, система идеального фокуса с моторизованным шестиместным револьвером ДИК TI-ND6-PFS |
| Объективы: |
Объективы серии CFI60 |
| Предметный столик: |
Моторизованный предметный столик с модуляторами TI-S-ER, моторизованный предметный столик TI-S-E – диапазон перемещения: 110 мм по оси X, 75 мм по оси Y, размер: 400 мм (ширина) х 300 мм (глубина) (без учета выступающих частей)
Прямоугольный механический предметный столик TI-SR — диапазон перемещения: 70 мм по оси X, 50 мм по оси Y, размер: 310 мм (ширина) х 300 мм (глубина)
Простой предметный столик TI-SP – размер: 260 мм (ширина) х 300 мм (глубина)
Вспомогательный механический предметный столик TI-SAM — диапазон перемещения: 126 мм по оси X, 84 мм по оси Y, при использовании с простым столиком TI-SP |
| Эпифлуоресцентный модуль: |
Шестипозиционная турель флуоресцентных светофильтров, светофильтры с механизмом подавления шума,
Центрируемая полевая и апертурная диафрагма, фильтры ND4/ND8
Опциональный пакет: Моторизованная шестипозиционная турель флуоресцентных светофильтров, моторизованный маховик фильтра возбуждения, моторизованный маховик заграждающего фильтра |
| Система ДИК Номарски: |
Регулировка контраста: Метод Сенармона (поворотом поляризатора)
Призма со стороны объектива: для отдельных объективов (устанавливается в револьвере)
Призма со стороны конденсора: LWD N1/N2/NR (безиммерсионный), HNA N2/NR (безиммерсионный/масляный) |
| Вес (прим.): |
Модель с фазовым контрастом: 38,5 кг
Комплект для эпифлуоресценции: 42,3 кг |
| Потребляемая мощность (макс.): |
Полный комплект (с HUB-В и периферийными устройствами): около 40 Вт |
Характеристики Nikon Eclipse Ti-S
| Порты: |
2
Ti-S: окуляр 100 %, окуляр 20 %/левый 80 %
Ti-S/L100: окуляр 100 %, левый* 100 %
Ручное переключение между портами
* Возможно переключение на правый. |
| Фокусировка: |
С помощью перемещения револьвера объективов вверх/вниз
Ход (ручной): вверх 8 мм, вниз 3 мм
Ход грубой фокусировки: 5,0 мм/оборот,
Ход точной фокусировки: 0,1 мм/оборот,
Минимальный шаг: 1 мкм |
| Окулярный тубус: |
Бинокулярный тубус D TI-TD, бинокулярный тубус S TI-TS, эргономичный окулярный тубус TI-TERG |
| Основание окулярного тубуса: |
Основание окулярного тубуса TI-T-B, основание окулярного тубуса TI-T-BPH F/PH с боковым портом, основание окулярного тубуса TI-T-BS с боковым портом |
| Окуляры: |
CFI 10x, 12.5x, 15x |
| Модуль осветителя: |
Модуль диаскопического осветителя TI-DS 30 Вт, модуль диаскопического осветителя TI-DH 100 Вт |
| Конденсор: |
Конденсор ELWD, конденсор LWD, конденсор HMC, конденсор ELWD-S, сухие и масляные конденсоры с высокой числовой апертурой, конденсор темного поля, конденсор CLWD |
| Револьвер объективов: |
Моторизованный шестиместный револьвер ДИК TI-ND6-E, шестиместный револьвер TI-N6, шестиместный револьвер ДИК TI-ND6, система идеального фокуса с моторизованным шестиместным револьвером ДИК TI-ND6-PFS |
| Объективы: |
Объективы серии CFI60 |
| Предметный столик: |
Моторизованный предметный столик с модуляторами TI-S-ER, моторизованный предметный столик TI-S-E – диапазон перемещения: 110 мм по оси X, 75 мм по оси Y, размер: 400 мм (ширина) х 300 мм (глубина) (без учета выступающих частей)
Прямоугольный механический предметный столик TI-SR — диапазон перемещения: 70 мм по оси X, 50 мм по оси Y, размер: 310 мм (ширина) х 300 мм (глубина)
Простой предметный столик TI-SP – размер: 260 мм (ширина) х 300 мм (глубина)
Вспомогательный механический предметный столик TI-SAM — диапазон перемещения: 126 мм по оси X, 84 мм по оси Y, при использовании с простым столиком TI-SP |
| Эпифлуоресцентный модуль: |
Шестипозиционная турель флуоресцентных светофильтров, светофильтры с механизмом подавления шума, Центрируемая полевая и апертурная диафрагма, фильтры ND4/ND8
Опциональный пакет: Моторизованная шестипозиционная турель флуоресцентных светофильтров, моторизованный маховик фильтра возбуждения, моторизованный маховик заграждающего фильтра |
| Система ДИК Номарски: |
Регулировка контраста: Метод Сенармона (поворотом поляризатора)
Призма со стороны объектива: для отдельных объективов (устанавливается в револьвере)
Призма со стороны конденсора: LWD N1/N2/NR (безиммерсионный), HNA N2/NR (безиммерсионный/масляный) |
| Вес (прим.): |
Модель с фазовым контрастом: 29,6 кг
Комплект для эпифлуоресценции: 33,4 кг |
| Потребляемая мощность (макс.): |
Полный комплект (с HUB-В и периферийными устройствами): около 40 Вт |
