Модульный ИБП СИП380А20МА14.9-33/01 двойного преобразования с трехфазным входом и выходом
Источники бесперебойного питания СИП380А МД с двойным преобразованием напряжения предназначены для защиты ЦОД, ЛВС, банковских систем, баз данных и любых других инфраструктурных решений, требующих кондиционированного трехфазного электропитания. Модульная конструкция позволяет легко масштабировать систему добавлением силовых блоков. Для резервирования можно выделить несколько силовых модулей с возможностью гибкого подключения при превышении нагрузки. Кроме этого, модульные ИБП поддерживают параллельное включение до четырех систем для умножения мощности или обеспечения уровня резервирования N+х.
Модульный ИБП СИП380А20МА14.9-33/01 двойного преобразования с трехфазным входом и выходом полной мощностью 20 кВА. Предустановлен один силовой модуль мощностью 20кВА и комплект внутренних батарейных блоков без аккумуляторов. Выходной коэффициент мощности 0,9. Возможность установки еще одного резервного силового модуля.
Подключение
- Выходной коэффициент мощности 0.9 обеспечивает активную мощность до 18 кВт
- Трехфазная модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
- Возможность параллельной работы до 4х модульных систем
- Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений
- Опциональный входной разделительный трансформатор для гальванической развязки входа и выхода
Управление
- Интерфейсы управления RS-232/485, порт ModBus, слоты для плат SNMP и «сухие» контакты
- Порт удаленного аварийного отключения (REPO)

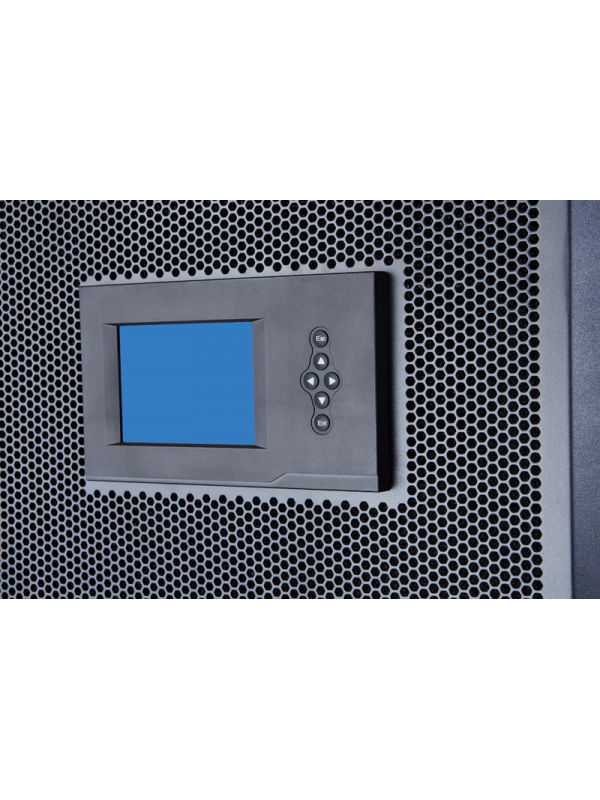

- Общий сенсорный ЖК-дисплей на русском языке
- Цифровой ЖК-дисплей на каждом силовом модуле
Установка и эксплуатация
- Исполнение в габаритах 19″ телекоммуникационной стойки для компактного размещения
- Широкий диапазон входных напряжений и частот
- Высокая эффективность преобразования до 95,5%
- Простая замена модулей
- Наработка на отказ до 250 000 часов
- Пошаговое подключение силовых модулей при переходе с АКБ для плавной загрузки электросети
- Режим высокой эффективности для экономии электроэнергии (ЕСО)
- Интеллектуальный заряд аккумуляторов для продления их срока службы
- Автоматическое самотестирование для увеличения надежности системы
Характеристики:
| Общие | |
| Модель ИБП | СИП380А20МА14.9-33/01 |
| Полная мощность, кВА | 20 |
| Активная мощность, кВт | 18 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Модульный |
| Шкаф модульного ИБП | СИП380А60МДШ14-33 |
| Установленные силовые модули | СИП380А20МДС.9-33 x 1 |
| Установленные батарейные модули | СИП380А0МДБ18 х 2 без аккумуляторов |
| Количество свободных слотов расширения | 1 |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 380, 400, 415 В |
| Номинальный диапазон напряжений | 208 ~ 478 В |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | 102 Ампер |
| Входной коэффициент мощности | ≥ 0,99 |
| Коэффициент нелинейных искажений на входе | менее 3% при полной нелинейной нагрузке |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Выход | |
| Номинальное выходное напряжение | 380, 400, 415 В |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | онлайн ИБП с «чистой» синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.2% |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% — 60 минут, до 125% — 10минут, до 150% — 1 минута |
| КПД в режиме работы от электросети | ≥ 95% |
| КПД в экономичном режиме | ≥ 98% |
| Защита от всплесков напряжения | 4*450 Дж |
| Фильтрация | встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | От +15% до -45% (опционально макс. +5%, +10%, +25% и мин. -20%, -30%) |
| Диапазон частот байпас | ±10% |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | — |
| Напряжение на шине постоянного тока | ± 192 В (опционально ±204, 216, 228, 240 В) постоянного тока |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальная зарядка с температурной компенсацией напряжения |
| Ток заряда | до 18 Ампер |
| Время переключения на батареи | 0 мс — с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232/485 |
| Внутренний слот для карты управления | Два слота для карт SNMP и «сухие» контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Сенсорный ЖК-дисплей и цифровой дисплей на каждом силовом модуле |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров — до 85% нагрузки, 0 ~ 1500 метров — 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | 7590 BTU/час |
| Уровень шума | менее 65 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 600x840x1400 |
| Размер упаковки (Ш х Г х В), мм | 718x958x1588 |
| Вес нетто, кг | 176 (без батарей) |
| Вес брутто, кг | 235 |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
