Аппарат рентгеновский цифровой 6600Е PRESTIGE

Аппарат рентгеновский цифровой 6600Е PRESTIGE описание:

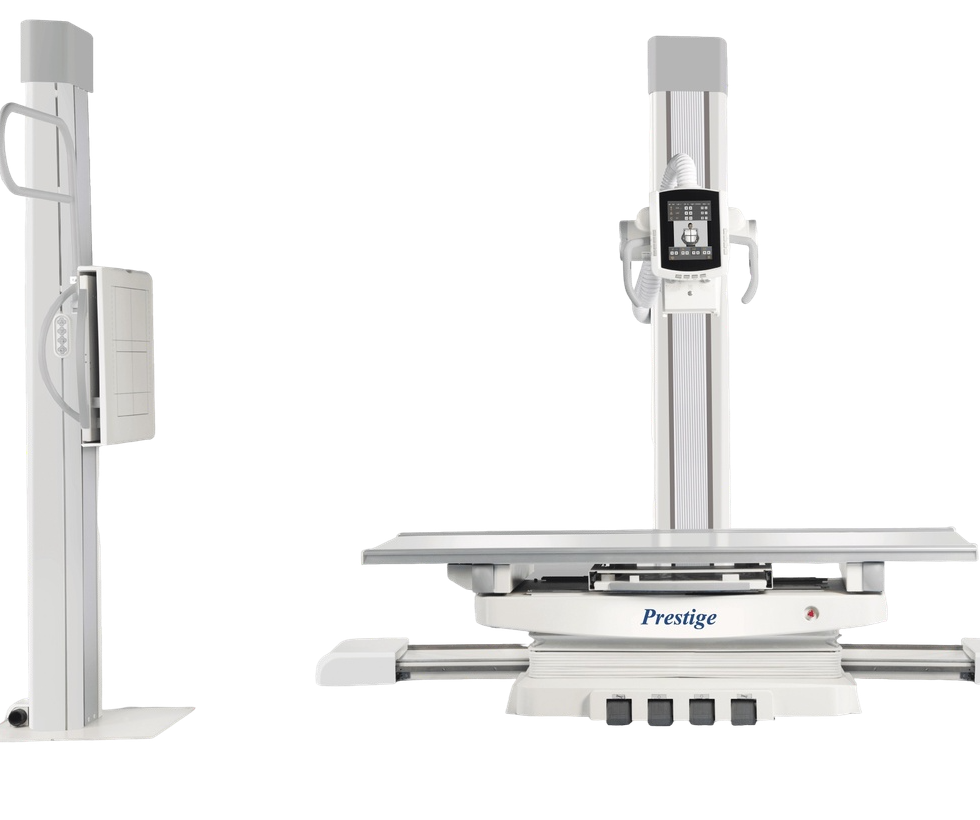

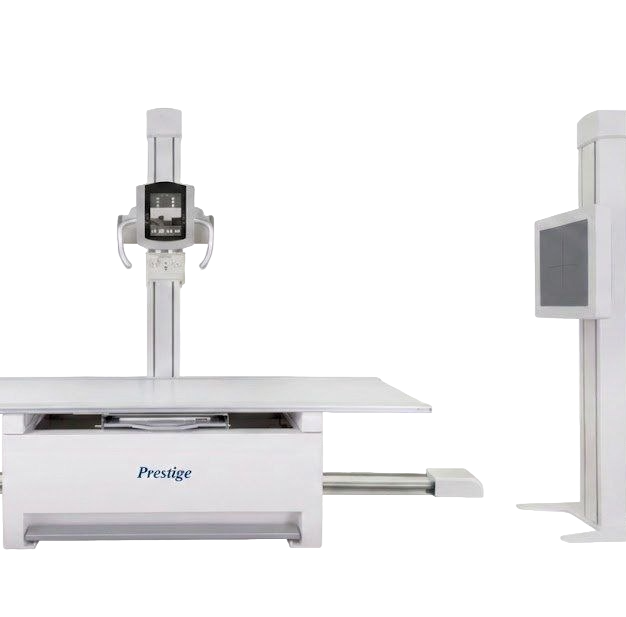

Аппарат рентгеновский цифровой 6600Е PRESTIGE представляет собой стационарную диагностическую систему для рентгенографии в положениях стоя и лежа, предназначенную для исследований головы, грудной клетки, брюшной полости и костных тканей. Устройство работает от трехфазной сети 380 В, потребляемая мощность не менее 60 кВА. Генератор высокого напряжения с инверторной частотой до 300 кГц обеспечивает регулировку напряжения трубки 40–150 кВ, тока 10–800 мА, времени экспозиции 1–10000 мс и произведения тока и времени 0,1–1250 мА·с. Рентгеновская трубка с вращающимся анодом (8500–10800 об/мин) имеет два фокусных пятна 0,6 и 1,2 мм, оптическую силу 34/80 кВт и теплоемкость анода 350 кHU. Цифровой плоскопанельный детектор на основе a-Si/Csl с областью захвата 17×17 дюймов, матрицей 3072×3072, пикселем 139 мкм и разрешением 3,6 пар линий/мм выдаёт 16-битное изображение; время визуализации не превышает 9 с, а время проверки – 7 с. Штатив трубки обеспечивает вращение на 180°, телескопическое перемещение 300 мм, вертикальный ход 1300 мм и горизонтальный – 2100 мм. Расстояние от фокуса до пола регулируется от 380 мм. Отсеивающая решётка с плотностью 40 пар/см, коэффициентом 10:1 и размером 18×18 дюймов перемещается вертикально на 1490 мм. Стол пациента размерами 2300×800 мм выдерживает нагрузку до 250 кг, его столешница имеет продольный ход 900 мм и горизонтальный 300 мм, а перемещение контролируется ножным переключателем с электромагнитной блокировкой. Автоматический модуль отслеживания синхронизирует положение трубки, решётки и стола с помощью двухполюсного синхронного двигателя и механической физической привязки. Коллиматор с ручным управлением создаёт световое поле не менее 430×430 мм, яркостью 160 люкс при ИПИ 100 см, автоматически отключается через 30 с и имеет собственную фильтрацию 2 мм Al при 75 кВп. Система оснащена двусторонней голосовой связью, индикатором угла вращения и магнитной разблокировкой перемещения рамы. Рабочая станция на базе Windows 10 (ЦП не ниже I3, 8 ГБ ОЗУ, 1 ТБ HDD, монитор 21,5 дюйма) с программным обеспечением версии 6.2 поддерживает DICOM 3.0, автоматический сбор данных пациента, настройку параметров экспозиции, обработку изображений, управление базой данных, печать на плёнке и формирование диагностических отчётов с использованием встроенных шаблонов и базы знаний.

Особенности модели 6600Е:

• Генератор высокого напряжения: Высокочастотный инверторный генератор с частотой преобразования до 300 кГц, обеспечивающий стабильные параметры экспозиции.
• Диапазон настроек рентгеновского излучения: Напряжение трубки 40–150 кВ, ток трубки 10–800 мА, время экспозиции 1–10000 мс, произведение тока и времени 0,1–1250 мА·с.
• Рентгеновская трубка: Два фокусных пятна 0,6 мм и 1,2 мм, вращающийся анод со скоростью 8500–10800 об/мин, теплоёмкость анода 350 кHU.
• Плоскопанельный детектор: Тип a‑Si/Csl, активное поле 17×17 дюймов, матрица 3072×3072 пикселей, размер пикселя 139 мкм, разрешение 3,6 пар линий/мм, АЦП 16 бит, время визуализации 9 с, время проверки 7 с.
• Подвижный штатив: Вращение трубки и штатива на ±180°, телескопический ход трубки 300 мм, вертикальное перемещение трубки 1300 мм, горизонтальное перемещение штатива 2100 мм, минимальное расстояние от фокуса до пола 380 мм.
• Отсеивающая решётка: Выдвижного типа, плотность 40 линий/см, размер 18×18 дюймов, вертикальное перемещение 1490 мм.
• Стол пациента: Столешница с четырёхнаправленным перемещением размерами 2300×800 мм, продольный ход 900 мм, горизонтальный ход 300 мм, нагрузка до 250 кг, управление ножным переключателем с электромагнитной блокировкой.
• Модуль автоматического отслеживания: Синхронизация положения трубки, решётки и стола с помощью двухполюсного синхронного двигателя и механической физической привязки трубки и подстольного детектора.
• Коллиматор: ручной, поле зрения 430×430 мм, яркость светового поля 160 люкс при ИПИ=100 см, автоматическое отключение через 30 с, собственная фильтрация 2 мм Al при 75 кВп, встроенная линейка расстояния ИПИ.

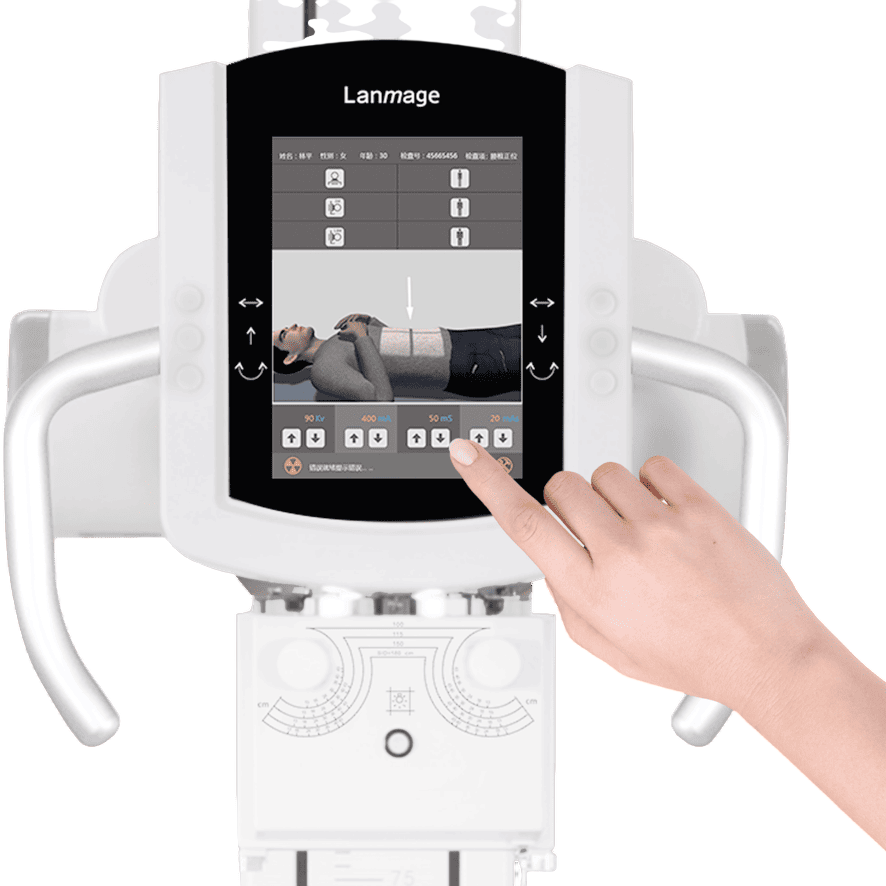

• Интерактивная система связи: Двухсторонний голосовой передатчик, регулировка громкости, индикатор угла вращения, магнитная кнопка разблокировки перемещения рамы.
• Рабочая станция: Операционная система Windows 10, процессор не ниже Intel Core i3, 8 ГБ ОЗУ, жёсткий диск 1 ТБ, монитор 21,5 дюйма.
• Программное обеспечение i‑VisionDR: Автоматический приём данных пациента из HIS/RIS, настройка параметров съёмки, постобработка изображений, поддержка DICOM 3.0, ведение базы пациентов с поиском и удалением, формирование диагностических отчётов по шаблонам с базой знаний, мониторинг в реальном времени.

Преимущества цифрового рентгеновского аппарата:

• Высокое качество диагностических изображений: Плоскопанельный детектор 17×17 дюймов с разрешением 3,6 пар линий/мм и 16‑битным преобразованием обеспечивает чёткие, контрастные снимки, позволяя врачу уверенно выявлять даже мельчайшие патологии костных и мягких тканей.
• Широкие возможности позиционирования пациентов: Подвижный штатив с вращением на 180°, вертикальным ходом трубки 1300 мм и минимальным расстоянием до пола 380 мм позволяет проводить рентгенографию пациентов любого роста и телосложения в положении стоя, сидя и лёжа, включая исследования с использованием каталки.
• Автоматизация рутинных процедур: Программа автоматического выбора параметров (APR) и модуль синхронизации трубки, решётки и стола сокращают время настройки оборудования, снижают риск ошибок оператора и уменьшают физическую нагрузку на персонал.
• Комфорт и безопасность пациента: Стол с четырёхнаправленным перемещением, рассчитанный на нагрузку до 250 кг, удобен для крупных и маломобильных пациентов, а точный ручной коллиматор с линейкой ИПИ и автоматическим отключением подсветки позволяет минимизировать поле облучения, снижая дозовую нагрузку.
• Снижение рассеянного излучения: Выдвижная отсеивающая решётка с коэффициентом 10:1 и плотностью 40 линий/см эффективно подавляет рассеянное излучение, повышая контрастность изображения и улучшая визуализацию глубоких структур.
• Надёжность и долговечность в интенсивной эксплуатации: Рентгеновская трубка с анодом на 350 кHU и высокочастотный генератор (до 300 кГц) обеспечивают стабильную работу при большом потоке пациентов, а электромагнитные тормоза исключают самопроизвольное смещение подвижных частей.
• Простая интеграция в больничную информационную среду: Полная поддержка стандарта DICOM 3.0 позволяет легко передавать снимки и отчёты в PACS/HIS/RIS, а также печатать на любых сетевых плёночных принтерах без дополнительных преобразований.
• Удобная работа с изображениями и отчётами: Мощное программное обеспечение i‑VisionDR на Windows 10 с интуитивным интерфейсом предоставляет широкие возможности постобработки (фильтрация, измерения, аннотации) и готовые шаблоны диагностических заключений с базой знаний, что ускоряет описание снимков и повышает единообразие отчётов.
• Мониторинг состояния системы в реальном времени: Встроенная функция контроля теплоёмкости трубки, температуры детектора и статистики экспозиций позволяет оператору своевременно предотвращать перегрузки и планировать профилактическое обслуживание.
