Рентген аппарат Mindray DigiEye 760 Plus цифровой

Описание Mindray DigiEye 760 Plus

Рентген аппарат Mindray DigiEye 760 Plus цифровой — плоскопанельная цифровая рентгенографическая система на потолочной подвеске, обеспечивающая превосходное качество изображения, высокую скорость работы и комфорт пациента и специалиста.

Преимущества DigiEye 760 Plus

Высокая надежность. При производстве системы используются компоненты и технологии, соответствующие уровню ведущих мировых производителей, при этом являющиеся разработкой Mindray.

Высокое качество изображения при низкой дозе облучения.

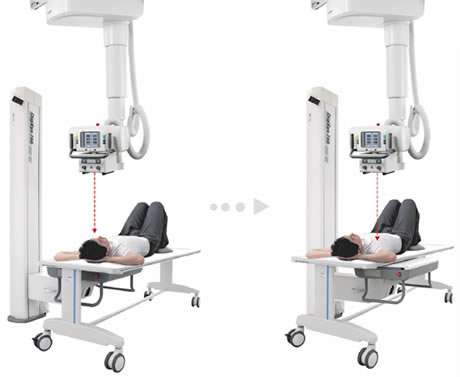

Высокая эффективность и удобство использования. Помимо полного управления посредством электроприводов рентгенографическая система DigiEye 760 Plus оснащена трубкой и плоскопанельным детектором с функциями автоматического совмещения, значительно экономящими время врачей, необходимое для корректировки положения. Например, при переводе плоского детектора из вертикального положения в положение лежа на спине высота стола автоматически ограничивается, обеспечивая минимальное расстояние между ним и детектором, чтобы предотвратить любые искажения изображения, и при этом не требуется никаких действий для регулировки положения детектора.

Инфракрасный пульт управления возле ручки трубки оснащен также функцией блокировки, позволяющей мгновенно блокировать позиционирование подвесной дуги. Благодаря этому он гарантирует безопасность и надежность и обеспечивает эргономичные элементы управления. Длинный рычаг плоскопанельного детектора призван облегчить позиционирование и переход к подвижному столу. Поэтому недостижимых пространственных проекций нет.

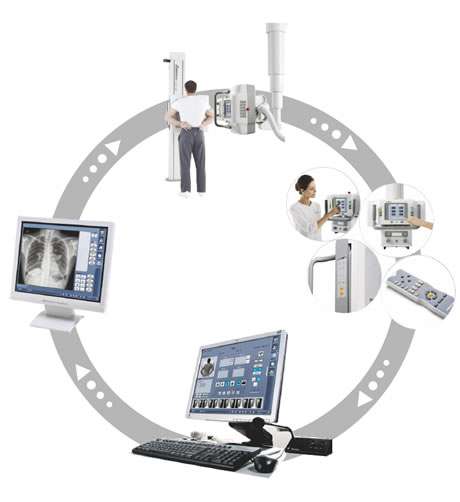

Эргономичная рабочая процедура, основанная на полном исследовании рабочих потребностей врача, обеспечивает высокую эффективность сканирования. Производительность рентгеновского аппарата Mindray DigiEye 760 Plus позволяет добиться рекордного показателя — 400 сканирований в день.

Инновационные режимы изображения. Панорамная визуализация — iStitch — вместе с объединением до 5 изображений за одно сканирование автоматически расширяют поле обзора рентгенографии Mindray при значительно меньшем искажении по сравнению с обычным объединением изображений.

Технические характеристики DigiEye 760 Plus

Стандартная конфигурация

• Штатив в сборе и устройство подвески к потолку
• Рабочая станция оператора (включая компьютер и монитор)
• Комплект программ для консоли DROC v 1.0
• Консоль оператора
• Инфракрасный пульт дистанционного управления
• Стойка управления системой
• Коллиматор
• Рентгеновская трубка (SIEMENS RAY-14)
• Генератор
• Плоскопанельный детектор (TOSHIBA FDX4343R)
• Противорассеивающая сетка (1 м+ 1,8 м)
• Подвижный стол для пациента 650
• Система ионизации (3 поля)

Цифровой плоский детектор

• Модель: FDX4343R
• Завод производитель: Toshiba
• Тип: цифровой плоскопанельный
• Материал: CsI, a-Si
• Рентгеновская матрица: 3008?3072 пикселей
• Размер пиксела: 143 мкм
• Площадь детектора: 43×44 см (16,9 x 17,3 дюйма)
• Пространственная разрешающая способность: 3,7 Lp/мм DQE (0.1LP/мм, RQA5): 70%
• Время отображения системы отображения: 7 с
• Предварительное время отображения системы отображения: 5,5 с
• Динамический диапазон: 14 бит

SHF-635 3-фазный рентгеновский генератор

• Модель: SHF-635
• Завод производитель: SEDECAL
• Тип: Постоянный потенциальный высоковольтный генератор (25 КГц)
• Номинальная электрическая мощность: 64 кВт (100 кВ 0,1с 640 мА)
• Напряжение рентгеновской трубки: 40-150 кВk с шагом 1 кВ
• Время загрузки: 1 мс~ 8 с, включая: 1 мс мс; 2 мс; 3.2 мс; 4 мс; 5 мс; 6.4 мс; 8 мс; 10 мс; 12.5 мс; 16 мс; 20 мс; 25 мс; 32 мс; 40 мс; 50 мс; 64 мс; 80 мс; 100 мс; 125 мс; 160 мс; 200 мс; 250 мс; 320 мс; 400 мс; 500 мс; 640 мс; 800 мс; 1 с; 1,25 с; 1,6 с; 2 с; 2,5 с; 3,2 с; 4 с; 5 с; 6,4 с; 8 с
• Ток рентгеновской трубки: 10 мА~640 мА, включая 10, 12.5, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640
• В текущий момент: 0.1 мА/с ~ 500 мА/с, включая: 0.1; 0.125; 0.16; 0.2; 0.25; 0.32; 0.4; 0.5; 0.64; 0.8; 1.0; 1.25; 1.6; 2.0; 2.5; 3.2; 4 .0; 5.0; 6.4; 8 .0; 10; 12.5; 16; 20; 25; 32; 40; 50; 64; 80; 100; 125; 160; 200; 250; 320; 400; 500
• Режим экспонирования: ручной/AEC (автоматическое управление экспонированием)
• Характеристики питания: 380/400/415/440 В~ 3ph 50/60 Гц
• Питание: макс. 83 кВА, в резервном режиме: 3,5 кВА

Рентгеновская трубка в сборе RAY-14S_1

• Трубка с низкой скоростью анода, нагрузкой 33 / 78 кВт, двойным перекрывающимся фокусным пятном 0,6 / 12 м и теплотворной способностью анода 350 000 тепл. ед.
• Завод производитель: Siemens AG Модель: RAY-14S_1
• Тип: вращающийся анод
• Номинальное напряжение рентгеновской трубки: 150 кВ
• Номинальное фокусное пятно: 0.6/1.2
• Теплотворность рентгеновской трубки в сборе: 210 КДж (300 тыс. тепл. ед.)
• Выходная мощность анода: 75 кВт-1.2, 27 кВт-0.6
• Курсовой угол: 12°
• Скорость вращения анода: 10800 об./мин
• Теплотворность трубки: 1350 тыс. тепл. ед.
• Скорость охлаждения анода: 97 тыс. тепл. ед./мин
• Собственная фильтрация: 1.0ммAl/75 кВ

Коллиматор

• Завод производитель: Mindray
• Модель: CX-01
• Тип: автоматический коллиматор
• Форма луча: прямоугольная
• Собственная фильтрация: 1.0ммAl/70 кВ
• Полноформатный оптический центратор: лазерный/оптический центратор
• Угол поворота: <=45°
• Дополнительная фильтрация: 0,1, 0,2, 0,3 ммCu

Камера

• Модель: SSMC601
• Завод производитель: Claymount
• Тип: трехполевая ионизационная камера
• Эквивалент алюминия: <0.7ммAl/75 кВ
• Напряжение рентгеновской трубки: 40 кВ ~150 кВ
• Диапазон времени экспонирования: <1 мс ~ 5 с
• Диапазон дозы: —

Сетка

• Модель: JPI GRID-1000
• Завод производитель: JPI
• Фокусное расстояние: 100 см
• Линия: 80 л/см
• Коэффициент модулятора: 12:1
• Размер: 480×440 мм (ширина ? длина)
• Модель: JPI GRID-1000
• Завод производитель: JPI
• Фокусное расстояние: 180 см
• Линия: 80 л/см
• Коэффициент модулятора: 12:1
• Размер: 480×440 мм (ширина x длина)

Рабочая станция с настроенным пользовательским интерфейсом

• Завершает комплектацию системы рабочая станция с четким пользовательским интерфейсом, настроенным под работу технолога.
• Включая аппаратное обеспечение:
• Операционная система: Windows XP
• Жесткий диск: 320 Гб * 2
• RAM : 2 Гб
• CD/DVD R/W: да
• Сеть: 10/100 Мб
• Монитор: 19» LCD, 1280×1024 (поддержка дисплей DICOM)

Функции программного обеспечения

• Включая регистрацию пациента, редактирование данных пациента, настройку параметров экспонирования, обработку изображения, вид изображения, печать пленки
• Включая программное обеспечение:
• Основное программное обеспечение для графика пациента, отображения изображения, просмотра, редактирования и изучения
• Ясный, настроенный для работы пользовательский интерфейс
• Быстрое отображение изображения LEVELS, технология автоматической обработки изображения, обеспечивает показ изображений высокого стандарта, идеальных для просмотра электронных копий и печати пленок.
• Полная 14-битовая глубина изображений (прием, обработка, хранения и экспорт)
• Функция цифрового отображения серой шкалы дисплея в стандарте DICOM обеспечивает постоянный перенос изображений с экрана на системы передачи или архивации изображений PACS или на пленку.
• Защита пользовательского пароля (вход в систему, выход из системы) для обеспечения безопасности и конфиденциальности данных.

LEVELS (технология автоматической обработки изображения)

Технология автоматической обработки изображения с мультирасширением предусмотрены для оптимальной «настройки контрастности». Четкость изображения деталей будет увеличена, а все изображение остается естественным. Функции постобработки включают в себя: усиление деталей, подавление шума, настройка кривой оптимизации, коррекция ткани

Стандарт DICOM WLM

Пакет подключения DICOM позволяет рабочей станции автоматически загружать рабочие списки с сервера RIS. Запрос рабочего списка может выполняться в «общем» виде или специфически (с ориентацией на пациента) интерактивно (по запросу оператора) или автоматически (в фоновом режиме). Интерфейс печати стандарта DICOM для ручной или автоматической печати. Печать стандарта DICOM предусматривает ручную или автоматическую печать непосредственно с рабочей станции. Этот стандарт дает пользователю возможность переносить изображения на устройство отображения в стандарте DICOM.
