УЗИ сканер ALPINION E-CUBE 9

Описание ALPINION E-CUBE 9

ALPINION E-CUBE 9 имеет регулировку панели управления — для удобства пользователей панель вращается и регулируется в вертикальной плоскости.

Широкоформатный 17-и дюймовый LCD монитор — поддерживает широкоформатное разрешение 1366х768, что позволяет максимально увеличить рабочее пространство экрана и оптимизировать визуализацию.

Держатели для датчиков — во избежание повреждений датчиков во время эксплуатации на консоли расположены повторяющие форму датчиков специализированные держатели; Бесштырьковые коннекторы — снижающие риск выхода из строя дорогостоящих датчиков. Закрывающиеся порты для датчиков — в качестве защиты от загрязнений и пыли в ультразвуковом сканере предусмотрен механизм закрывания портов датчиков. Это увеличивает срок эксплуатации портов и датчиков. Синтетическая апертура — технология увеличения разрешающей способности (дистанционного зондирования) и срока службы датчиков.

Zoom с высокой разрешающей способностью, не искажающий изображений, позволяет детализировать малые и сложные структуры; Виртуальный конвекс — расширение угла обзора на линейных датчиках на 30%, что позволяет упростить и увеличить точность процесса измерения поверхностных органов, таких как щитовидная железа;

Технология монокристальных датчиков — монокристалл, как пьезоэлектрический материал, демонстрирует 90% коэффициент полезного действия. Более совершенные монокристаллические материалы позволяют добиться расширения диапазона частот сканирования, что повышает разрешающую способность, устраняет артефакты и сглаживает изображения, снижает его зернистость.

Технология использования монокристаллов применима для создания конвексных, секторных фазированных и впервые в мировой практике объёмных (3D/4D) конвексных датчиков.

Области применения ультразвукового сканера:

Абдоминальные исследования, акушерство и гинекология, кардиология, неврология, травматология и ортопедия, урология, эндокринология, ангиология, педиатрия, неонатология, реаниматология, транскраниальные исследования и т.д.

Особенности ALPINION E-CUBE 9

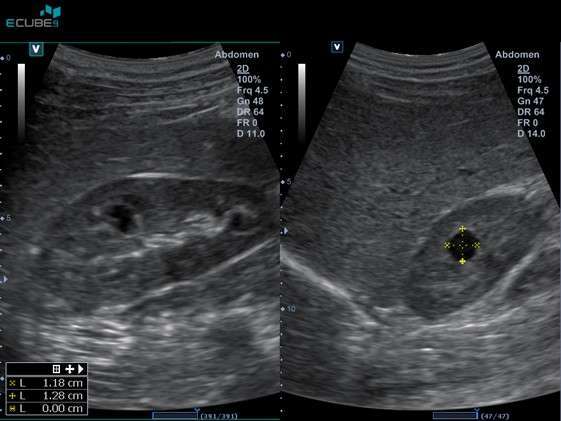

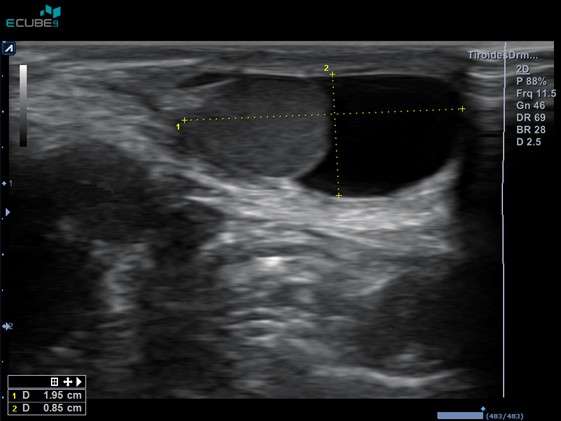

• B — серошкальный 2D режим

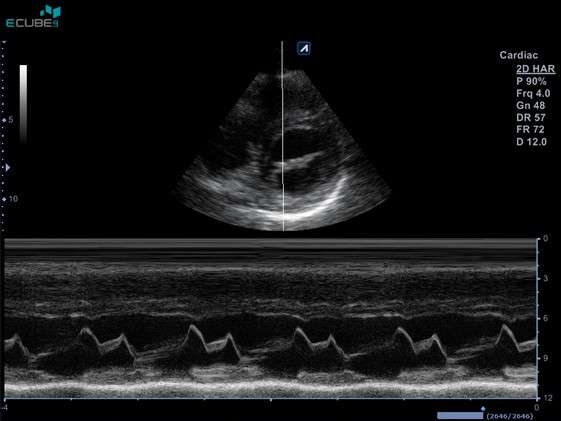

• М — режим отображения динамики движения сердца
• Anatomical M — Анатомический М-режим

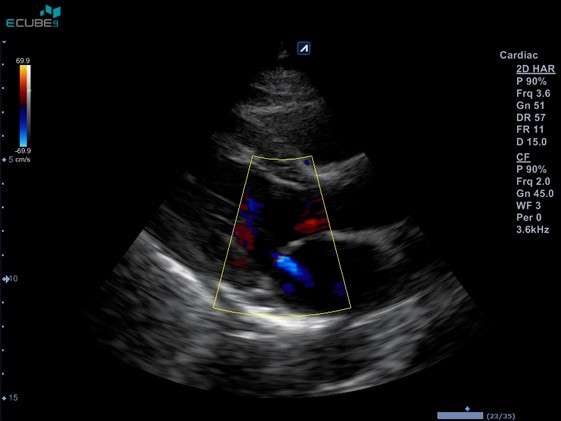

• CFD — Режим цветного допплеровского картирования

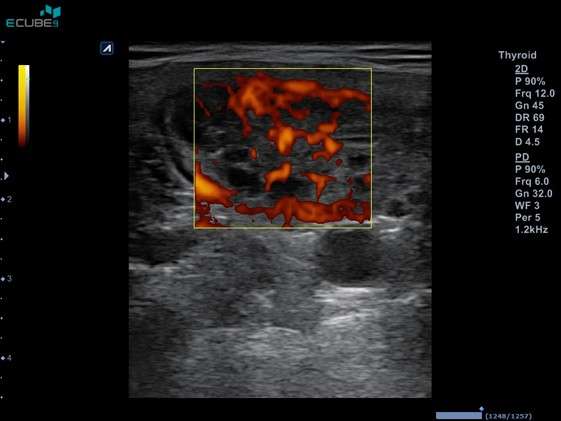

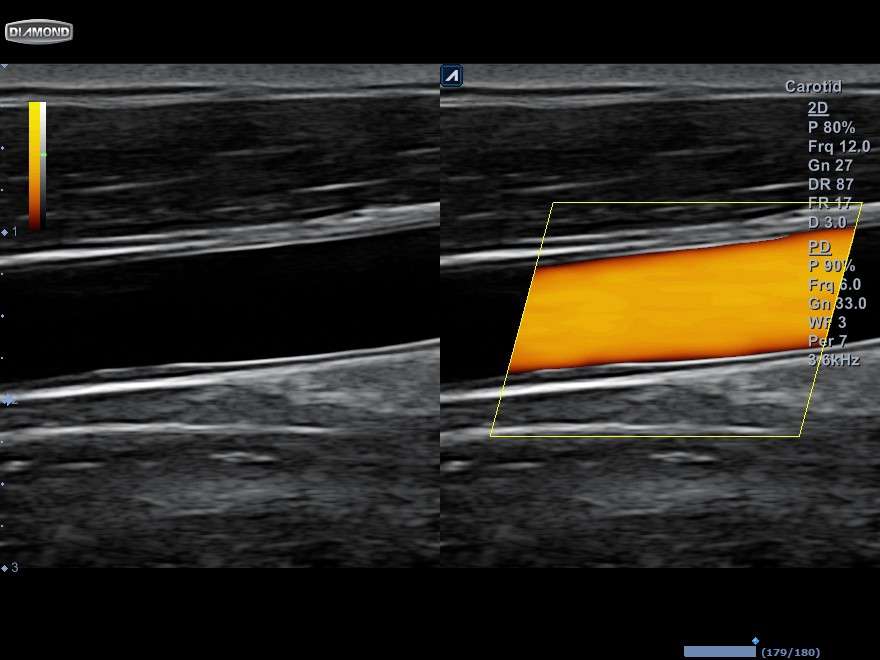

• PD — Режим энергетического доплера
• DPD — Режим направленного энергетического доплера

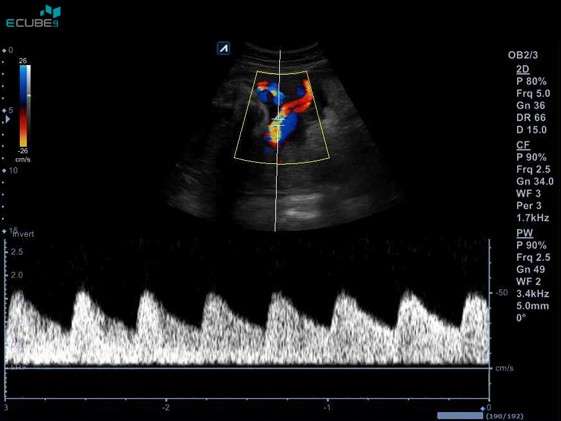

• PW — Режим импульсно-волнового спектрального доплера
• CW — Режим постоянно-волнового спектрального доплера
• THI — Режим нативной тканевой гармоники
• FTHI — Режим инверсной тканевой гармоники
• TDI — Режим тканевого доплера

Спецификация ALPINION E-CUBE 9:

Ультразвуковой сканер ALPINION E-CUBE 9 STD — Комплектация «Standart» включает базовый пакет измерений и доступных опций. 17″ Широкоформатный LCD монитор с регулировкой в горизонтальной и вертикальной плоскости

УЗИ сканер ECUBE 9-PRO — Комплектация «Professional» включает расширенный пакет измерений и доступных опции. Шарнирный рычаг 17-и дюймового LCD монитора в 3х плоскостях. Встроенный подогрев геля.

Дополнительные опции ALPINION E-CUBE 9:

FTHI-9 — FTHI (Filter THI, Pulse THI) Режим инверсной тканевой гармоники. Улучшение качества визуализации и усиление проникающей способности.

Xpeed-9 — XpeedTM Автоматическая оптимизация изображения в режимах 2D, Color, PW. Автоматическая оптимизация изображения нажатием одной кнопки в В-режиме, сглаживание и увеличение контрастности; и в доплеровских режимах, автоматическая регулировка скоростей.

FSRI-9 — SRI подавление зернистости и удаление артефактов. Органоспецифический алгоритм получения изображений на основе адаптивного алгоритма.

VM-9 Пакет визуализации в режиме реального времени 3D/4D:

• Поверхностная реконструкция
• Режим послойного просмотра
• Режим редактирования

VM-Pro-9 Улучшенный пакет визуализации в режиме реального времени 3D/4D доступен для PRO):

• Поверхностная реконструкция
• Режим сглаживания поверхности
• Яркостной режим
• Режим Min IP и Max IP
• Режим МРТ
• Инверсная реконструкция
• Мультиплановое изображение
• Мультислайсинг
• Режимы «Cut» и «Scalpel» для фрагментации изображения
• Кинопетля
• Произвольное окно зоны интереса
• Пакет расчетов
• DСM-9 Возможность подключения к сети по протоколу DICOM 3.0 Индустриальный стандарт создания, хранения, передачи и визуализации медицинских изображений и документов обследованных пациентов
• DICOM Modality WorkList Поддержка DMWL стандарта для автоматизации работы с DICOM
• DICOM-SRO-9 DICOM (Report OB/GYN). Возможность сохранения и передачи специализированных отчетов акушерства и гинекологии в формате DICOM
• SCI-9 — SCI сложносоставное многолучевое сканирование. Технология пересекающихся лучей для значительного повышения контрастного и пространственного разрешения и подавления артефактов
• FCI-9 — FCI частотный компаундинг. Получений изображений объекта на различных частотах с последующим объединением этих изображений в одно.
• Panoramic-9 Панорамное изображение в B-режиме. Обеспечивает увеличенную область обзора, корректирует анатомическую ориентацию и удлиняет кинопетлю изображений.
• OP-Panoramic-CLR-9 Панорамное изображение в режиме цветового допплеровского картирования

Кардио пакет

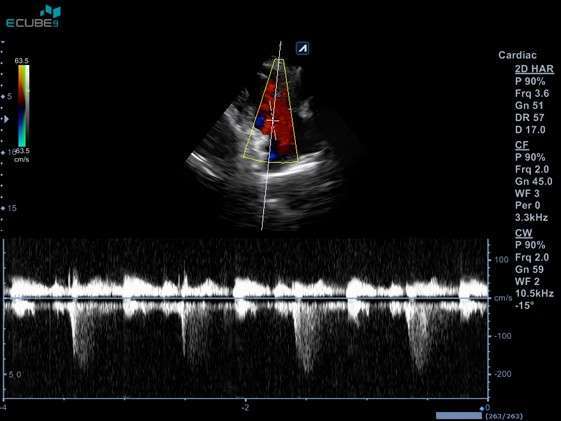

• CW-9 — CW — постоянно-волновой доплер. Режим измерения высоких скоростей кровотока в сердце.
• ECG-9 — ЭКГ Модуль. Вывод на экран кривой ЭКГ для синхронизации по времени двухмерного изображения сердечного цикла.
• AM mode-9 Анатомический М-режим. Это возможность вращения курсора в М-режиме под произвольным углом при фиксированном положении датчика и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях.
• IMT-9 — Auto IMT Автоматический расчет комплекса интима-медиа.
• CVM&R-STD-9 — CV M&R-STD Базовый пакет кардиологических и сосудистых измерений
• CVM&R-PRO-9 — CV M&R-PRO Расширенный пакет кардиологических и сосудистых измерений

Основные датчики ALPINION E-CUBE 9:

• PB-SC1-6 — МОНОКРИСТАЛЛИЧЕСИЙ КОНВЕКСНЫЙ ДАТЧИК 1-6МГц
• (для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований)
• PB-C1-6 — КОНВЕКСНЫЙ ДАТЧИК 1-6МГц (для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований)
• PB-E3-10 — ВНУТРИПОЛОСТНОЙ ДАТЧИК (ректо-вагинальный) 3-10МГц (для исследований в гинекологии, акушерстве, урологии)

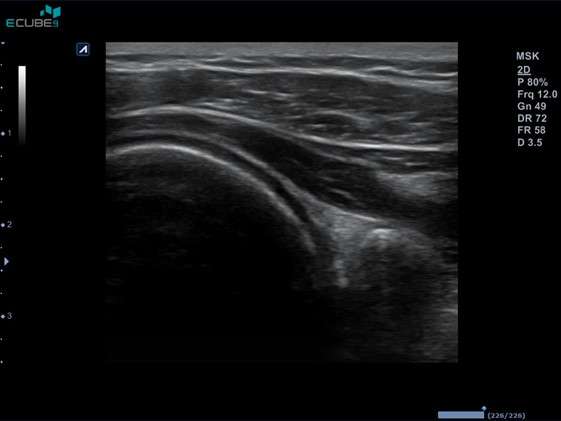

• PB-L3-12HWD — ЛИНЕЙНЫЙ ДАТЧИК ВЫСОКОЙ ПЛОТНОСТИ 3-12МГц
• (для поверхностных органов и структур, периферических сосудов, маммологии)
• PB-L3-12 — ЛИНЕЙНЫЙ ДАТЧИК 3-12МГц (для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии)

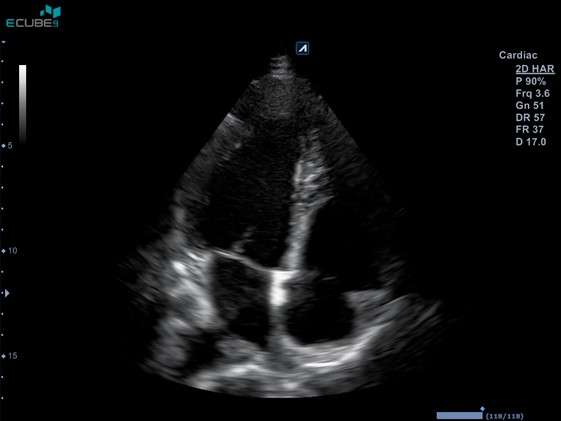

• PB-SP1-5 — МОНОКРИСТАЛЛИЧЕСИЙ ФАЗИРОВАННЫЙ ДАТЧИК 1-5МГц (для кардиологических, транскраниальных и абдоминальных исследований)
• PB-SP3-8 — МОНОКРИСТАЛЛИЧЕСИЙ ФАЗИРОВАННЫЙ ДАТЧИК 3-8МГц (для кардиологических, транскраниальных и абдоминальных исследований, неонаталогии и педиатрии)

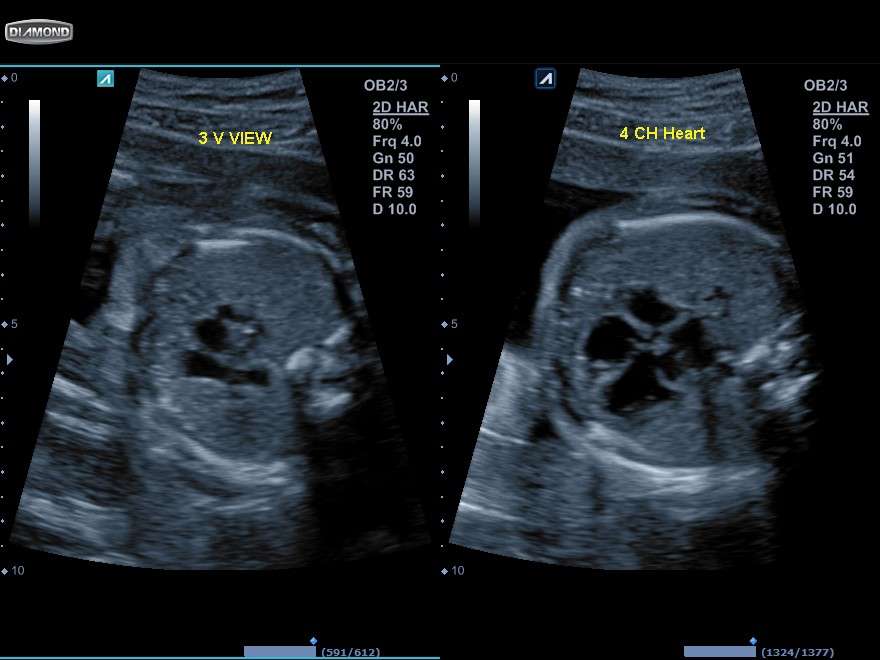

• PB-VC1-6 — ОБЪЕМНЫЙ КОНВЕКСНЫЙ ДАТЧИК 1-6МГц (4D абдоминальные исследования, акушерство, гинекология, урология, педиатрия, неонаталогия, исследование сердца плода, перифирийные сосуды)
• PB-SVC1-6 — МОНОКРИСТАЛЛИЧЕСИЙ ОБЪЕМНЫЙ КОНВЕКСНЫЙ ДАТЧИК 1-6МГц (4D абдоминальные исследования, акушерство, гинекология, урология, педиатрия, неонаталогия, исследование сердца плода, перифирийные сосуды)

Дополнительные принадлежности

• Monitor-19-9 — Профессиональный монитор с диагональю 19»
• UPS-1500VA — Специализированный источник бесперебойного питания 1500 ВА
• Fswitch-9 — Ножной переключатель (3-х клавишный). Позволяет сделать работу специалиста более комфортной и сократить время исследования.
• GELWRM-9 — Встроенный блок подогрева геля до температуры человеческого тела (доступен для STD)
• PE-UPD897 — Специализированный термопринтер черно-белый
• OPB-C1-6 — Биопсийный набор для C1-6 (1-6MHz Convex Transduсer)
• OPB-SC1-6 — Биопсийный набор для SC1-6 (1-6MHz Single Crystal Convex Transduсer)
• OPB-L3-12 — Биопсийный набор для L3-12 (3-12MHz Linear Transduсer)
• OPB-E3-10 — Биопсийный набор для E3-12 (3-10MHz Endocavety Transduсer)
