Маммограф Электроимпедансный предназначен для диагностики патологических изменений тканей молочной железы.

мэм маммограф

Электроимпедансный метод диагностики основан на том, что электропроводность (способностью проводить электрический ток) биологических тканей значительно коррелирует с их физиологическим состоянием.

Известно, что многие опухоли, в частности злокачественные опухоли молочной железы, обладают электропроводностью, существенно отличающейся от электропроводности окружающих здоровых тканей. Именно это обусловливает высокую чувствительность маммографа. Прибор позволяет, используя метод электроимпедансной томографии (ЭИТ), получить картину распределения электропроводности биологических тканей в поперечных сечениях молочной железы на различных частотах. Распределение электропроводности в каждом поперечном сечении визуализируется на экране монитора персонального компьютера.

Электроимпедансный Маммограф МЭМ. Принцип Действия

Различные органы и ткани человеческого тела имеют разные электрические свойства. Например, известно, что многие опухоли, в частности злокачественные опухоли молочной железы, обладают электропроводностью (способностью проводить электрический ток), существенно отличающейся от электропроводности окружающих здоровых тканей. Электроимпедансный маммограф позволяет визуализировать распределение электропроводности биологических тканей в нескольких поперечных сечениях тела пациента и обнаруживать такие опухоли на получаемых изображениях.

мэм 3

мэм 4

мэм 45

Многочастотный электроимпедансный маммограф МЭМ основан на методе электроимпедансной томографии (ЭИТ). Он пришел на смену выпускавшемуся ранее одночастотному прибору МЭИК. Научные исследования в области электроимпедансной томографии развиваются с середины 1980-х годов. Метод позволяет, используя полный (в математическом смысле) набор электрических измерений, проведенных с помощью многоэлектродной системы, размещенной на поверхности исследуемого объекта, реконструировать пространственное распределение электрических свойств внутри объекта с помощью решения так называемой обратной задачи для уравнения электрического поля в неоднородной среде. Российская научная группа, в которую входят сотрудники Института радиотехники и электроники РАН, является одним из мировых лидеров в области ЭИТ.

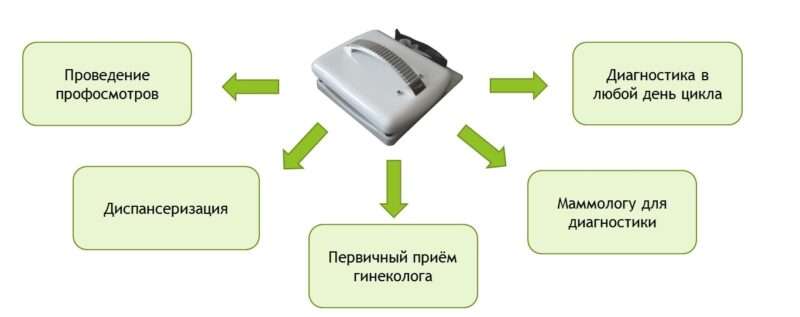

Электроимпедансный Маммограф МЭМ. Применение

мэм применение

  • Маммограф предназначен для применения в условиях государственных, муниципальных и частных ЛПУ. Удобен для работы «в полях», с передвижными бригадами, так как портативен и практически не требует расходных материалов, питается от персонального компьютера (ноутбука).
  • Преимуществом многочастотной электроимпедансной маммографии над одночастотной является то, что она позволяет не только диагностировать заболевание, но и точно определять его форму. Например, можно отличить бескистозную форму мастопатии от кистозной и, следовательно, выделить группу повышенного риска развития рака молочной железы для более тщательного наблюдения.
  • Подтверждение визуальных изменений на томограммах количественными характеристиками электропроводности исключает элемент субъективной оценки в постановке диагноза. Безопасность метода электроимпедансной маммографии позволяет использовать его для скринингового обследования и наблюдения у молодых женщин.

Достоинства электроимпедансного метода

1. Метод электроимпедансной маммографии прост, доступен, недорог, не сопровождается лучевой нагрузкой, неинвазивен, позволяет не только визуально оценить получаемые электроимпедансные изображения, но и провести количественную оценку маммограмм, что очень важно в дифференциальной диагностике различных состояний молочных желез и ихпатологии.

2. Не имеет противопоказаний к применению и ограничения кратности процедур исследования, что важно для динамического наблюдения за женщинами с патологией молочных желез, для контроля за лечением, при использовании комбинированных оральных контрацептивов или препаратов гормонозаместительной терапии.

3. Дает возможность обследовать беременных женщин и родильниц.

4. Электроимпедансный маммограф может использоваться в условиях стационаров, поликлиник, женских консультаций, врачебных кабинетов и других лечебно-профилактических структур. Его компактность и портативность позволяет проводить обследование молочных желез в выездных условиях в районах, не имеющих стационарного оборудования.

5. Метод многочастотной электроимпедансной маммографии улучшает качество диагностики дисгормональных заболеваний молочных желез. В частности, разработана методика диагностирования мастопатий, использующая результаты сканирования на частотах 10 и 50 кГц. Важное преимущество многочастотной электроимпедансной маммографии над одночастотной состоит в том, что она позволяет не только диагностировать мастопатию, но и точно различать ее кистозную и бескистозную формы и, таким образом, выделять группу повышенного риска для более тщательного наблюдения.

6. Методом многочастотной электроимпедансной маммографии можно диагностировать изменения состояния тканей при масталгии, что недоступно для других методов обследования молочных желез.

7. Метод электроимпедансной маммографии очень эффективен для диагностики доброкачественных и злокачественных образований молочных желез.

Технические особенности Электроимпедансного Маммографа МЭМ

  • Прибор состоит из измерительного блока со встроенной микропроцессорной управляющей системой, на котором размещена матрица из 256 электродов.
  • К измерительному блоку с помощью кабеля подключаются два отводящих электрода, которые в процессе проведения обследования размещаются на руке пациента.
  • В процессе сканирования прибор с помощью каждого из электродов матрицы поочередно инжектирует в тело пациента слабый переменный электрический ток и снимает соответствующие распределения электрических потенциалов на его поверхности с помощью остальных электродов.
  • Полученные данные используются затем для реконструирования электроимпедансных томограмм с помощью математического алгоритма, реализованного на персональном компьютере, к которому прибор подключается через USB порт.

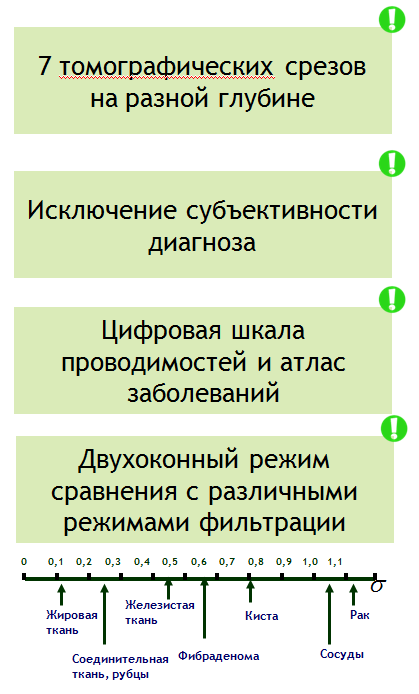

  • Используемый алгоритм позволяет реконструировать трехмерные распределения электропроводности (в виде томографических сечений на разной глубине) и получать весьма детальные изображения. Используемая схема измерений делает результаты визуализации практически нечувствительными к состоянию поверхности кожи.
  • В маммографе МЭМ реализована возможность проведения измерений на разных частотах, что в некоторых случаях позволяет делать диагноз более точным и детальным благодаря тому, что в зависимости от их состояния ткани имеют различные зависимости электрических свойств от частоты.
  • Предоставляемая с прибором диагностическая методика использует результаты сканирования на двух частотах: 10 и 50 кГц. Прибор, однако, позволяет заинтересованным специалистам проводить исследования на любых частотах от 10 до 50 кГц.

Комплектации маммографов МЭМ

мэм маммограф 2

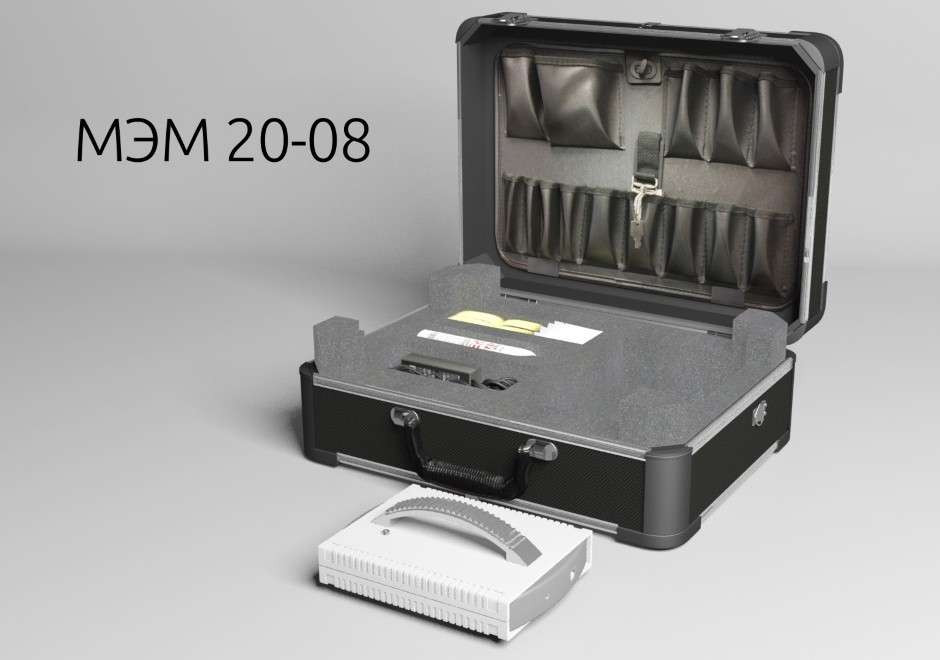

MEM-20-08

Цена: по запросу
